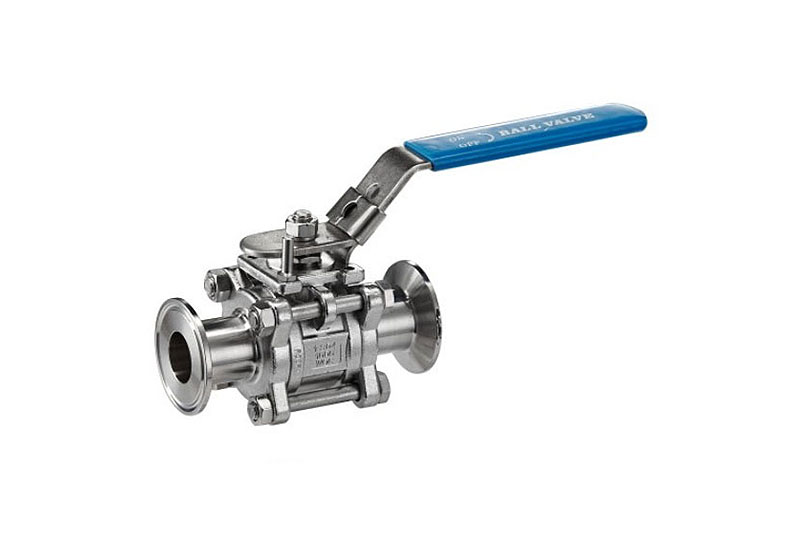

产品特点

○ 独特的外观设计，美观大方。

○ 高平台结构，IS05211连接标准，能使安装电/气动执行器更为专业化。

○ 阀体外表备有加强筋，即使在长期由腐蚀的介质中使用，也能避免阀体自身的断裂，能避免在工程安装中所造成的阀门部位断开。

○ 阀杆进行磨床加工，配电/气动阀门时的力矩减轻，更加灵活性。

○ 碳钢球阀的阀体进行磷化处理，不褪色，不生锈，既耐用，又美观。

产品规范

1、设计制造技术要求按ASME B1634标准的规定

2、阀体结构长度按DIN3202-M3标准的规定；

3、阀门检查和试验按API598标准的规定；

4、螺纹按订货要求加工。

技术参数

型号		接口螺纹	ΦD	L	H	H1	W	D1	D2
RBVL81-3-15		1/2”	15	89	28	64.5	120	18	50.5
RBVL81-3-20		3/4”	20	101	30.5	67	120	23	50.5
RBVL81-3-25		1"	25	114	39	78.5	150	26	50.5
RBVL81-3-32		1  1/4"	32	132	44	83.5	150	34	50.5
RBVL81-3-40		1  1/2"	40	140	54	98	170	38	50.5
RBVL81-3-50		2"	5	156	63	107	170	52	64
RBVL81-3-65		2  1/2"	65	190	80.3	133	250	70	91
RBVL81-3-80		3”	80	205	91	143.5	250	94	106
RBVL81-3-100		4"	100	245	107.5	168	300	106	119

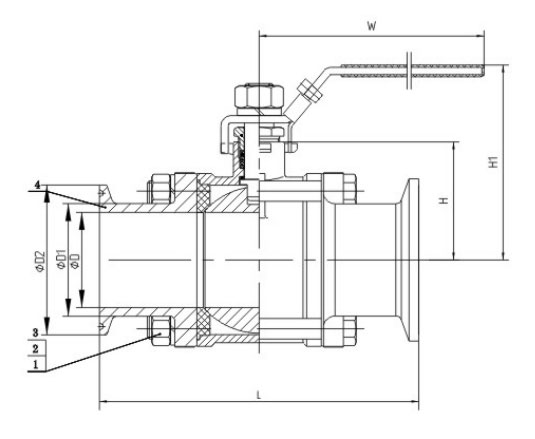

结构尺寸
